Quick disconnect home made Empty Quick disconnect home made

il Dom 10 Lug 2011, 21:00
Cominciamo dall' inizio ...
Da qualche settimana, ad ogni curva dove c'era un piccolo scalino o buca sentivo dei forti track, crak e altri rumori sinistri Suspect !
Ho controllato e ho scoperto che mi erano partite le tue teste delle biellette della stabilizzatrice.
In questo video si vede il lasco che avevano (ho tagliato la guarnizione per vedere)



Ho tagliato le teste, con il tornietto ho portato il diametro a 12mm e ho fatto il filetto.
Ho comprato 2 teste a snodo (ingrassabili) ... 22 Euro ... Made in Italy Quick disconnect home made 811897 Quick disconnect home made 479924 Quick disconnect home made 786770
Con una staffa a L (quelle per le mensole) 3.99 Euro ... ci ho ricavato le 2 forchette. Il ferro e' da 4 mm di spessore e per piegarlo ho usato una semplice morsa da banco e una mazzetta da 1 chilo Quick disconnect home made 826374
Per spessorare le teste a snodo ho fatto 4 anelli ricavati da un tubo per il riscaldamento che avevo gia' in casa (diametro interno 12 mm). Tagliati con il taglia tubi manuale e portati a 10 mm di lunghezza con il tornietto.

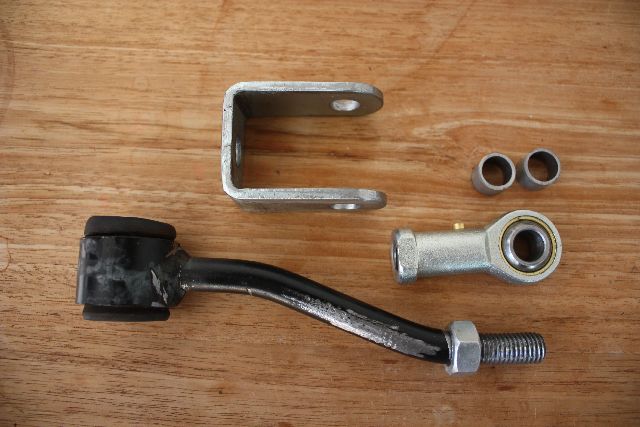

Quick disconnect home made Img_0610

Quick disconnect home made Img_0611

Quick disconnect home made Img_0612

Non guardate la viteria ... e' solo perché oggi i negozi sono chiusi. Domani vado a comprare le viti di lunghezza giusta.

Questa invece e' la parte bassa con il "quick disconnect" che avevo gia' fatto tempo fa

Quick disconnect home made Img_0613

Nella stabilizzatrice ho limato i fori conici e ora ci passa giusto giusto una vite da 12 mm.

Appena le vernicio e le monto posto le foto del risultato finale.


Ultima modifica di valex76x il Lun 11 Lug 2011, 08:29, modificato 2 volte
uedroV8
uedroV8
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 07.04.10
Età : 44
Località : vigevano
http://www.dirtygarage.it

Quick disconnect home made Empty Re: Quick disconnect home made

il Dom 10 Lug 2011, 21:15
bravo Vale, ne hai sempre una.
davide_jeep
davide_jeep
Jeeper °IIIIII
Jeeper °IIIIII
Data d'iscrizione : 26.11.10
Età : 42
Località : Varedo (Monza Brianza)

Quick disconnect home made Empty Re: Quick disconnect home made

il Dom 10 Lug 2011, 21:57
Ottimo Valex!! bravo bravo bravo
Valex
Valex
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 11.11.10
Età : 43
Località : OLANDA ma Vicentino magnagati :)!

Quick disconnect home made Empty Re: Quick disconnect home made

il Lun 18 Lug 2011, 08:10
Ieri, ho finito e montato le biellette.

Ho preso delle viti piu' lunghe di quello che serviva e poi le ho accorciate con il tornietto in modo da lasciare tutta la parte non filettata all' interno della staffa a U. Anche x le viti che collegano le staffe a U alla stabilizzatrice ho accorciato delle viti piu' lunghe.

Quick disconnect home made Img_0619

Quick disconnect home made Img_0620

Verniciati e montati

Quick disconnect home made Img_0623

Per completare il lavoro ho anche messo i nippli per ingrassaggio alle staffe della stabilizzatrice

Quick disconnect home made Img_0624

Very Happy
davide_jeep
davide_jeep
Jeeper °IIIIII
Jeeper °IIIIII
Data d'iscrizione : 26.11.10
Età : 42
Località : Varedo (Monza Brianza)

Quick disconnect home made Empty Re: Quick disconnect home made

il Lun 18 Lug 2011, 13:56
Bravo Valex, hai fatto tutto quello che volevo farmi io, ma non ho avuto ne il tempo, ne la voglia, complimenti!!!
ALE-XXX
ALE-XXX
Jeeper °IIIIII
Jeeper °IIIIII
Data d'iscrizione : 06.04.10
Età : 54
Località : Brescia
http://www.teamsupremo.com

Quick disconnect home made Empty Re: Quick disconnect home made

il Lun 18 Lug 2011, 16:39
wooooowwwww bel lavoro Valex !!!!! thumbup clap2 clap2
passe
passe
Jeeper °IIIII
Jeeper °IIIII
Data d'iscrizione : 09.06.11
Età : 41
Località : Sondrio/Milano

Quick disconnect home made Empty Re: Quick disconnect home made

il Lun 18 Lug 2011, 16:49
metal
Supermd
Supermd
Jeeper °IIII
Jeeper °IIII
Data d'iscrizione : 08.07.11
Età : 42
Località : Brescia

Quick disconnect home made Empty Re: Quick disconnect home made

il Lun 18 Lug 2011, 17:34
Complimenti da vero Jeeper puro ti sei costruito il pezzo! Complimenti Wink
Lolloz89
Lolloz89
Jeeper °IIIII
Jeeper °IIIII
Data d'iscrizione : 09.10.10
Età : 29
Località : Fiorano Modenese

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 10:44
Bravo Valex! Mi sembra un ottimo lavoro, DIY FTW! (Do It Yourself For The Win IOI)
ice.v8
ice.v8
Jeeper °IIIII
Jeeper °IIIII
Data d'iscrizione : 09.02.11
Età : 39
Località : Cambiano (TO)

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 11:18
scusa ma come li disconnetti velocemente se prima del perno rapido c'è anche il dado ? in teoria dovrebbe esserci solo il perno a fermare ...
Valex
Valex
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 11.11.10
Età : 43
Località : OLANDA ma Vicentino magnagati :)!

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 11:33
Il dado si svita a mano proud.
Avevo provato a metterci solo una rondella e il fermo ma non mi piaceva perché aveva troppo lasco.
ice.v8
ice.v8
Jeeper °IIIII
Jeeper °IIIII
Data d'iscrizione : 09.02.11
Età : 39
Località : Cambiano (TO)

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 16:41
ah ok, infatti il dado li non mi tornava... potresti provare a farli con il bullone girato al contrario, quindi avvitato alla staffina e solo il perno dall'altra parte, non dovrebbe avere gioco e non devi piu svitare il dado...
Webby
Webby
Staff - Moderatore
Staff - Moderatore
Data d'iscrizione : 19.04.10

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 18:11

Bravissimo Vale !

claps2




Roger
Roger
Jeeper °IIII
Jeeper °IIII
Data d'iscrizione : 03.11.10
Età : 57
Località : Vicenza

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 20:23
Bravo Vale, però.. devo farti la punta Twisted Evil lo sgancio rapido deve essere fatto sul cavallotto superiore Very Happy
sul supporto inferiore il bullone deve essere serrato con la chiave dal momento che la staffa è singola e non ad "U" altrimenti la vite si piega.........
Torniamo al cavallotto superiore: per fare un bel lavoro, i due distanziali che hai interposto tra la testina e l'interno del cavallotto vanno saldati su quest'ultimo (ovviamente devono essere più spessi, cioè devono avere un diametro esterno maggiore) in questo modo si ottiene una base di appoggio radiale della vite, tale da evitare un acquisto di gioco sull'accoppiamento vite-foro thumbup
Valex
Valex
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 11.11.10
Età : 43
Località : OLANDA ma Vicentino magnagati :)!

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 20:45
Lo sgancio l' ho fatto sulla parte bassa perche' quando sgancio la bielletta la giro e la metto parallela alla barra stabilizzatrice. Se si sganciava da sopra, poi si rigirava e finiva a penzoloni sotto il ponte.

Per la parte alta e il discorso dei 2 distanziali ... il perno passante e' da 12mm 8.8. La forchetta e' da 4 mm di spessore. Penso che ne passeranno di anni prima che si formi del lasco Very Happy.
Roger
Roger
Jeeper °IIII
Jeeper °IIII
Data d'iscrizione : 03.11.10
Età : 57
Località : Vicenza

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 21:42
Se il braccetto lo sganci sopra non cade a penzoloni perchè è frizionato dal silent-block Very Happy il fatto di sganciarla sotto per legarla alla barra non fa una piega, ma allora la staffa inferiore deve essere doppia in modo che la vite appoggi su due supporti, se c'è un solo supporto non puoi pretendere di serrare il dado a mano senza che si manifesti lo stress a fatica di vite, staffa, e silent-block Very Happy ti ho suggerito di saldare i distanziali nel caso che lo sgancio venisse fatto sopra perchè la vite sarebbe libera di muoversi nei fori; è chiaro che essendo chiusa con la chiave non c'è pericolo che l'accoppiamento prenda gioco beer
Valex
Valex
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 11.11.10
Età : 43
Località : OLANDA ma Vicentino magnagati :)!

Quick disconnect home made Empty Re: Quick disconnect home made

il Mar 26 Lug 2011, 22:56
Dai Roger! 15 giorni e sono da te per farmi fustigare Wink!
