Body lift & Motor mount lift home made

[ValexJeeper °IIIIIII°]

Questo e' quello che ho fatto lo scorso fine settimana
Qualche settimana prima, sempre nel solito recupero/riciclaggio di materiali usati ho trovato dei pezzi di alluminio (scarti di produzione che arrivano da qualche ditta) e ne ho presi un paio di chili !
Il tipo mi ha chiesto 10 Euro !
I pezzi che ho preso erano alti giusto 30 mm (scrivo in mm per fare contento Roger ! ) che sono un po meno di 1.25". Faccio questa precisazione perché' il body lift JKS e' 1.25" .

Dopo averli limati e puliti dalle varie ammaccature negli spigoli mi sono messo al lavoro.

Il primo foro con la sega a tazza da 54mm e' stato una tortura. L' ho fatto al centro del pezzo e la limatura, non avendo via di sfogo, si impastava e bloccava il mio piccolo trapano a colonna da 350 W . Dovevo ogni volta togliere il pezzo, svuotarlo dalla limatura, raffreddarlo = 1 ora!
Dal secondo in poi ho avuto l' idea di fare il foro a filo del pezzo in modo da far fuoriuscire la limatura. La tazza scendeva molto meglio 10 minuti a foro!





Di questi ne ho fatti 9.

Poi mi sono messo a farne altri 2 di diametro maggiore (con la sega a tazza da 68mm) ma il mio trapanino non c'e' la faceva anche perche' la tazza era gia' stata usata in precedenza e quindi non tagliava piu' di tanto.
Ho risolto scavando con la sega a tazza il primo millimetro e poi facendo dei fori lungo il tracciato fatto dalla tazza





Risultato



Sistema di avanzamento automatico

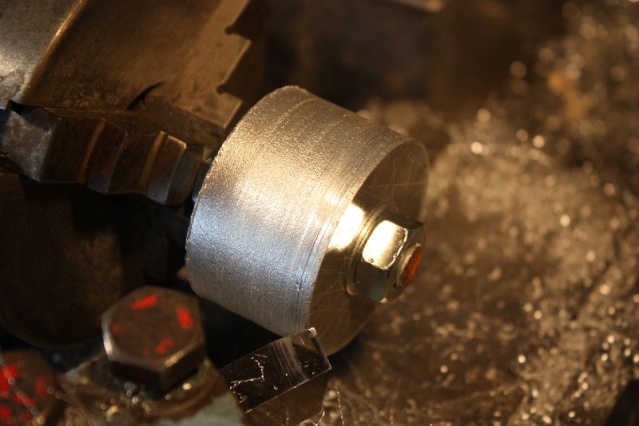

Finito con la sega a tazza ho allargato tutti i fori centrali da 8 a 10 mm e sono passato al tornietto
Prima



Poi



Quelli fatti con la tazza da 54 li ho portati a 2" e quelli fatti con la sega a tazza da 68 a 2,5"
Questo e' il risultato finale



Ora devo ripassare i fori centrali un' altra volta. 6 a 1/2" e 5 a 7/16"

Come da kit JKS e dopo aver preso le misure di persona per sicurezza, ho ordinato le viti piu' lunghe su Ebay (circa 30 Euro).
6 1/2” x 4-1/2”
5 7/16” x 4”

Volevo aspettare di terminare il lavoro prima di mostrarvi il tutto montato ma come sapete ho trovato la sorpresa !
https://www.forum-wranglermania.com/t5005-corrosione-passante

Nel recupero/riciclaggio di materiali ho preso anche 2 pezzi di alluminio alti 25 mm che sono circa 1" come da kit MML JKS.
Alla fine anche io avrò' il mio BL+MML (Body lift + Motor Mounts Lift) e potro' rialzare la pancia !

Errori!
Finito tutto e provato i puck (si chiamano così) sulla sedi sotto la carrozzeria mi sono reso conto che i 9 che ho fatto da 2" era meglio farli da 2.25" di diametro.
I 2 che ho fatto da 2.5" (sono quelli che vanno sotto le portiere dove non c'e' l' incavo nella carrozzeria) in alcuni kit che vendono sono da 3" (in altri sono uguali identici agli altri 9) ... ma non avevo voglia di spendere altri soldi per una sega a tazza piu' grande che poi non avrei mai piu' usato.

Ora vediamo di risolvere il problema della corrosione ...

[passeJeeper °IIIII]

Sistema di avanzamento automatico

[uedroV8Jeeper °IIIIIII°]

Bravo Vale. Perché non ne fai qualche kit in più e provi a venderli?

[ValexJeeper °IIIIIII°]

Potrei anche farlo .... ma la mia ragazza mi caccia di casa !
Ho comprato la casa da 2 anni e devo ancora finire (dovrei scrivere iniziare) di sistemerla !
I lavori sulla Jeep li devo fare di nascosto !
A parte gli scherzi ... Come gia detto, la Jeep e' in strada e il mio garage/officina/laboratorio e' una casetta di legno in giardino. Sono 2,5 m2 pieni di ogni attrezzo possibile (compressore,tornio e 2 saldatrici comprese). Quando devo lavorare devo spostare le cose da dentro altrimenti non ci sto
Sono stato fortunato che ho trovato il materiale al recupero. Se dovevo comprarlo in negozio (non saprei neanche dove) il prezzo non converrebbe tutto questo lavoro.
Lo faccio solo per me per soddisfazione personale.
Uno dei miei motti e': Se me lo posso fare in casa ... perché' comprarlo o farselo fare da qualcun altro?
Questo motto e' il motivo per cui la casa, dopo 2 anni, ha ancora un sacco si lavori da fare e cose da sistemare ! I lavori me li voglio fare io ... ma non ho mai tempo !

[davide_jeepJeeper °IIIIII]

[JMSJeeper °IIIII]

Nuovamente...

[WebbyStaff - Moderatore]

Complimenti Vale !!!

Un bel esempio del "fai da te"...

[MikiMonfeJeeper °IIIII]

[TOMMY C-J-KStaff - Moderatore]

grande valex ,bellissimo il trapano automatico il sistema di avanzamento è molto affidabile

[Lolloz89Jeeper °IIIII]

Interessante! Mio padre anni fa ha progettato una macchina da taglio ad idrogetto. Un esemplare è ancora nel capannone della ditta per cui lavora, quindi per il taglio sarei a cavallo.. Dovrei solo trovare le lastre di alluminio!

Complimenti per la tenacia Valex! Ottimo risultato

[ValexJeeper °IIIIIII°]

Taglio ad idrogetto !
Peccato che non ci sta' nella mia casetta in giardino

[Lolloz89Jeeper °IIIII]

Ti servirebbe anche la 380V e un contatore separato ahahah!
In casa ho un cavallino della Ferrari intagliato nel marmo con tanto di criniera! Per dirti quanto è precisa.. anche se decisamente costosa!

[JaBJeeper °IIII]

la meraviglia dell'avanzamento automatico!!! sei un mito! avanzi una birra!

[RogerJeeper °IIII]

Bravo Vale sei un vulcano di fantasia ed idee, però prendere dell'alluminio in piastra per poi ricavarci dei tondi, te le vai a cercare le rogne con la tua donna (voglio dire che ci hai impiegato un sacco di tempo, tempo prezioso che potevi dedicare a lei) bastava che parlassi e ti spedivo del tondo di PA6 (NYLON) caricato vetro al 30%, molto più facile da lavorare e al tempo stesso molto resistente alla compressione, l'ideale per costruire il body.lift

Bravo però, anzi bravissimo degno di Mc GYVER

[ValexJeeper °IIIIIII°]

Grazie per l' offerta !
Ma il mio tornietto non c'e' la fa a prendere un tondo da 2" !
Come hai visto ho infilato una barra filettata da 10 mm al centro per lavorarci
E' poi mi piace creare delle cose recuperandole da "avanzi" trovati qua e la !
Il recupero/riciclaggio di materiali che ho trovato (era a 3 Km da casa mia e non lo sapevo) e' diventato il mio paradiso !
Un giretto a settimana c'e' lo faccio ... non si sa mai quale "tesoro" si puo' trovare sotto a quelle montagne di ferro e alluminio

A proposito di Mc Gyver ... dalla foratura con le tazze ho recuperato un vaso di sottaceti (quelli giganti) pieno di limatura/polvere di alluminio ... Mi ricordo che Mc usava sempre la limatura di alluminio per creare razzi e bombe ... Devo riguardarmi qualche puntata

[ValexJeeper °IIIIIII°]

Finito ora di trafficare nella mia casetta di legno in giardino !

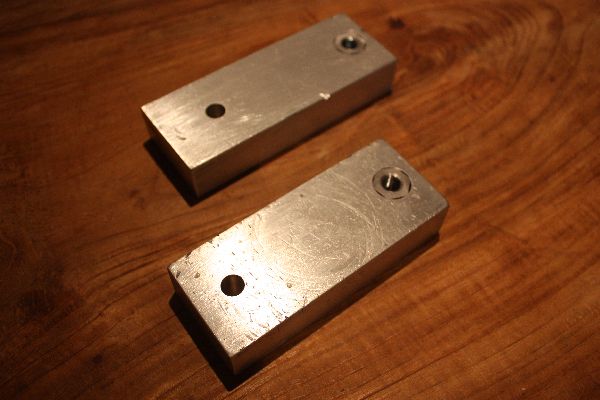

Questo e' quello che ne e' uscito





Un bel MML (motor mount lift) da 25 mm.
Per prendere le misure ho smontato il supporto motore lato passeggero ... gia rimontato

Il foro piu' grande e' da 18 mm (avevo gia' la punta). I Dadoni (dadi di prolunga) erano piu' lunghi di 25 mm e piu' larghi di 18 mm ma il mitico tornietto ha risolto il problema !

[davide_jeepJeeper °IIIIII]

Bravo Valex, ora li devi piazzare!!!
Vogliamo le

[ValexJeeper °IIIIIII°]

Devo aspettare le pezze di Roger e poi in un sol colpo metto il body e il motor mount lift e tolgo gli spessori che ora mi abbassano la piastra del cambio.
Montando contemporaneamente body lift e il motor mount lift, non serve abbassare il convogliatore della ventola del radiatore e non serve la piastrina per riposizionare il leverismo del riduttore !

[JMSJeeper °IIIII]

Bravo Vale, sono sempre stato incuriosita da questa modifica....

molte fonti autorevoli l'hanno sponsorizzata e dal punto di vista teorico la trovo assolutamente corretta.. per funzionare correttamente penso sia necessario avere l'albero anteriore con doppia crociera, che è proprio il caso dei TJ(i YJ hanno le croci singole quindi nada).

In Italia, tuttavia è poco conosciuta, e non l'ho mai vista applicata, vanno tutti bovinamente ad abbassare la pancia, anche di molto, e non tutti risolvono i problemi di vibrazione. Poi quindi passano a CV, SYE, e puntoni, con relative ignezioni di €€€...

Un ultimo punto, hai già pensato a come ruotare il ponte? hai già i puntoni superiori regolabili?

Un'alternativa, anche homemade potrebbero essere degli eccentrici, anche se io
sono generlamente contrario agli eccentrici sui puntoni(bielle) del TJ....

[ValexJeeper °IIIIIII°]

Il TJ l' ho comprato con l' assetto (ammortizzatori e molle) OME e la pancia abbassata con dei rondelloni di alluminio.
Gli eccentrici forse c'e' li ha ... ma non vorrei dire una cavolata. Forse faro' delle foro e poi ve lo chiedo .
Non ha nient' altro .... a parte i paraurti cromati che odio .... ma piacciono alla mia ragazza

Ma serve ruotare il ponte con la modifica che sto facendo ?

[Carletto73Jeeper °III]

Supercomplimenti... per tutto
ma sopratutto per il sistema di avanzamento automatico...

[JMSJeeper °IIIII]

Ricorda che gli assi di trasmissione cardaniche lavorano esenti da vibrazioni in due configurazioni chiamate:

Z: coppia di crociere singole, l'albero post dei TJ/YJ/XJ, l'asse del pignone e quello del riduttore devono restare paralleli. E' un po improprio, ma gli angoli sono uguali ma opposti. Se il disassamento aumenta/diminuisce, gli angoli restano cmq uguali ed opposti, e il tutto è esente da vibrazioni ammesso che si resti all'interno degli angoli ammissibili per la crociera.

W: gli angoli sono uguali ma non opposti. con le croci singole, qundo si move il ponte gli angoli non sono più uguali e si introducono vibrazioni dovute alle variazioni di velocità..è necessario un giunto CV(costant velocity, doppia crociera con snodo centrale)che ha la funzione di mantenere i due angoli uguali.

[ValexJeeper °IIIIIII°]

Nei forum americani che mi sono letto prima di fare/copiare il MML non ne parlavano proprio di ruotare il ponte.
Metti il BL, metti il MML e riparti contento e felice ... nessuno parla di girare il ponte.
In ogni caso appena monto tutto provo a vedere come va. Se vibra ... so a chi chiedere ... a te
!
Tu mi hai detto di questa cosa e quindi se vibra ... e' colpa tua!

[JMSJeeper °IIIII]

Ti faccio un esempio:

il mio YJ è alzato di 2.5", non ho abbasssato la pancia, ma ho ruotato il ponte di 4°.
di fatto ho una configurazione simile ad un W ma con croci singole. Non ho vibrazioni significative e le croci, che hanno 20anni, dopo due di lift sono ancora li, quindi tutto sommato non male...Suda un po la culatta del riduttore, ma pazienza, non penso sia 100% imputabile al rialzo.

Quandro avrò un po di soldi da scialaqquare e del tempo da dedicargli gli alzerò la pancia e via di albero CV(che ho già nel box, trovato di occasione usato come nuovo), cassi e massi vari.

La tua è automatica? considera sempre che i forum americani parlano 99.99% di Jeep automatiche, e mi risulta che gli automatici restino un filo più corti dei manuali...

Io ti ho accennato la teoria delle trasmissioni cardaniche, se non vibra tanto di guadagnato, se invece lo facesse sai che fare...

Cmq sono molto curioso della riuscita, la tua credo sarebbe la prima tra le "Italiane"

[ValexJeeper °IIIIIII°]

Mi sa che non sono il primo. Ice.V8 mi ha battuto nel tempo con il suo MML
https://www.forum-wranglermania.com/t4907-il-mio-tj-40

Io ho il cambio manuale.
Speriamo intervenga così ci dice cosa ha fatto oltre al BL e al MML ... e se il suo TJ vibra.

Altra domanda ...
Ma una pancia non abbassata e' considerata una pancia piatta?
Oppure si considera pancia piatta solo quando al posto della piastra originale hai un pezzo di lamiera completamente piatto?
