Roger
Jeeper °IIII
Jeeper °IIII
Data d'iscrizione : 03.11.10
Età : 57
Località : Vicenza
Visualizza il profilo

RESTYLING pedane TJ Empty RESTYLING pedane TJ

il Sab 01 Set 2012, 17:40
Ciao Jeepers,
in questi giorni ho fatto il "restyling" alle pedane che avevo costruito l'estate scorsa per il TJ, queste:

RESTYLING pedane TJ Im000010

RESTYLING pedane TJ Im000011

il "restyling" vedrà la maggiorazione del tubo, passerà da un diametro di 40 mm. ad un diametro di 50 mm. poi l'angolo d'inclinazione posteriore passerà da 45° a 22°, l'angolo anteriore invece rimarrà invariato, varierà anche l'inclinazione della pedata che passerà da 12° a 19°, per ultimo cambierà il design della foratura della piastra in acciaio inox roagh

Bene, recuperiamo il materiale: alcuni metri di tubo tondo e quadro, un paio di piastre di acciaio inox.....

RESTYLING pedane TJ Restyl10

con una sega a tazza diametro 50 mm. cominciamo a sagomare a raggio 25 mm. con un'inclinazione di 22 gradi gli spezzoni posteriori:

RESTYLING pedane TJ Restyl11
RESTYLING pedane TJ Restyl12

ora la volta degli spezzoni anteriori con un'inclinazione di 45°:

RESTYLING pedane TJ Restyl13
RESTYLING pedane TJ Restyl14

ora il tubo quadro:

RESTYLING pedane TJ Restyl15

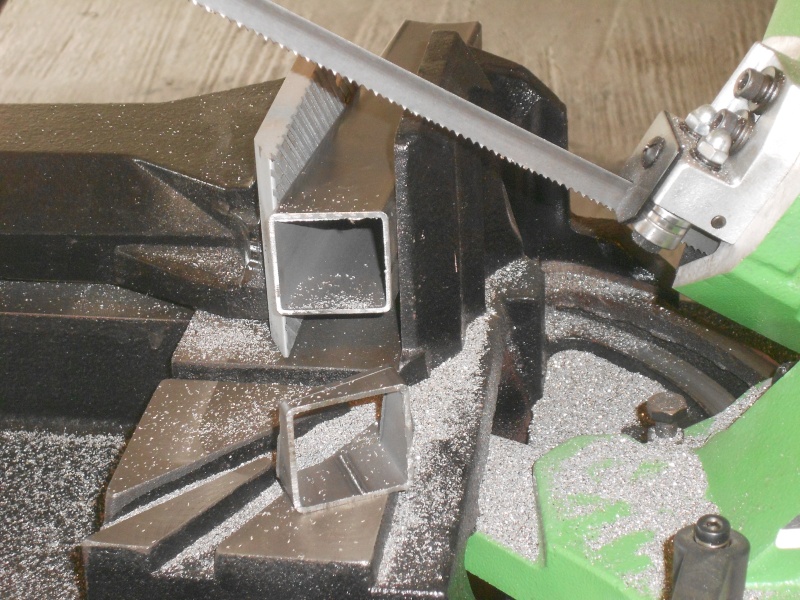

ora tagliamo tutti i tubi a misura con le appropriate inclinazioni:

RESTYLING pedane TJ Restyl16
RESTYLING pedane TJ Restyl17

ecco quà, tutto è pronto per la saldatura:

RESTYLING pedane TJ Restyl18

cominciamo con l'unione degli spezzoni anteriori e posteriori al tubo laterale curando molto ma molto bene la molatura delle saldature e lucidando a specchio con tela abrasiva al fine di ottenere una finitura priva di segni e rigature che poi si noterebbero con la verniciatura, compromettendo il risultato finale:

RESTYLING pedane TJ Restyl19
RESTYLING pedane TJ Restyl20

ora puntiamo e passiamo alla saldatura del resto:


RESTYLING pedane TJ Restyl21
RESTYLING pedane TJ Restyl22

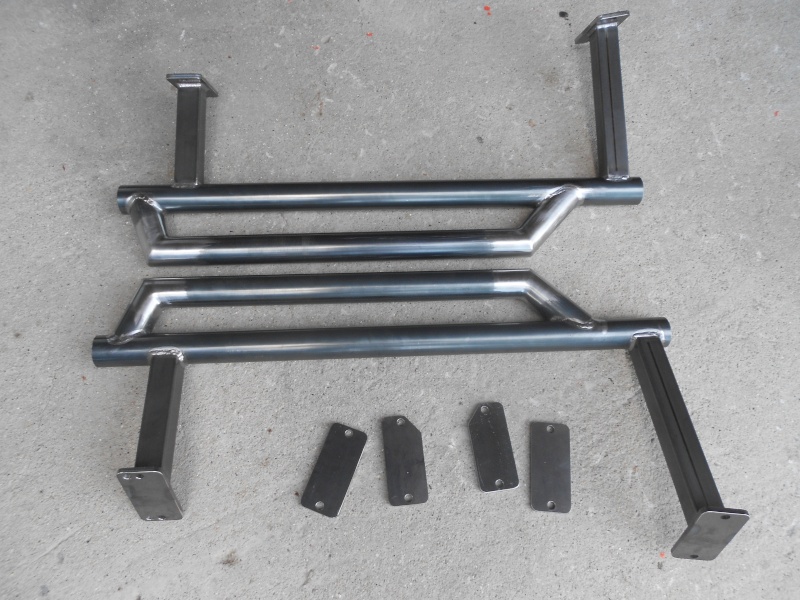

finite, pronte per la verniciatura a polveri nero opaco:

RESTYLING pedane TJ Restyl23

nel frattempo che aspettiamo la verniciatura, costruiamo le nuove piastre in acciaio inox:

RESTYLING pedane TJ Restyl24

eccole, ritirate dalla verniciatura a polveri ieri pomeriggio, cominciamo a montare le piastre in acciaio inox e poi passiamo al montaggio sulla Jeep:

RESTYLING pedane TJ Restyl25

si possono montare sia con le piastre che senza dal momento che i supporti sono fissati sulle piastre e non saldati sulle pedane come il modello precedente:

RESTYLING pedane TJ Restyl26
RESTYLING pedane TJ Restyl27

io le preferisco con le piastre:

RESTYLING pedane TJ Restyl28
RESTYLING pedane TJ Restyl29

bene, un saluto a tutti hallo e... alla prossima..... bravo
Knot_man
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 30.10.09
Età : 29
Località : Sud Sardegna
Visualizza il profilohttp://www.residenzasuprelau.it

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Sab 01 Set 2012, 17:48
Complimenti! non ti manca che testarle Smile
RUBIROBY
Vice-AMMINISTRATORE
Vice-AMMINISTRATORE
Data d'iscrizione : 30.10.09
Età : 57
Località : Pavia
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Sab 01 Set 2012, 18:12
Sempre un piacere vedere le tue realizzazioni, se posso dire, io le preferirei senza piastra e magari con un tronchetto di tubo al centro, anche se sarebbe un po' la copia di una di famosa marca.

________________________________
JK  RUBICON 2.8 CRD 3P auto 2008 nero
________________________________________________
Suntop Deep sand, color cammello che sul nero fa la sua porca figura!!!
assetto +3" trail master
paraurti afn
gomme Toyo open country A/T
da fango TAGOM shark
misura di serie

RESTYLING pedane TJ Suntop11RESTYLING pedane TJ Cargo_11RESTYLING pedane TJ Firma12
RESTYLING pedane TJ Firma_10

....il JK.. e' come il potere, logora.......chi non ce l'ha!!
Kowalski
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 15.06.11
Età : 40
Località : Lucca
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Sab 01 Set 2012, 20:15
Favolose Roger!....sempre bei lavori curati nei minimi dettagli...mi piacciono molto complimenti!.....se duri cosi ti tocchera metter su una linea di accessori beer beer
wrangler 60th
Jeeper °IIII
Jeeper °IIII
Data d'iscrizione : 10.09.10
Età : 29
Località : roma
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Sab 01 Set 2012, 22:20
Roger piccolo OT..Cosa useresti per ravvivavare i parafanghini del tj?
JMS
Jeeper °IIIII
Jeeper °IIIII
Data d'iscrizione : 11.10.10
Età : 37
Località : milano
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 02 Set 2012, 00:53
Quoto roby a metà....sempre un piacere vederti all'opera!
Sia per l'esecuzione veramente di qualità, sia per il bel 3D che scrivi..
luke74
Jeeper °III
Jeeper °III
Data d'iscrizione : 28.11.10
Età : 44
Località : bassano del grappa-vicenza-
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 02 Set 2012, 09:27
impeccabili....come sempre! salt salt
ciao roger, e complimenti!
Sciagura
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 24.04.11
Età : 42
Località : Elmas
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 02 Set 2012, 11:06
Roger ma quelle che dovevi fare per la mia? sganassa
Stupendo lavoro come sempre!

P.S. prima scherzavo ma nel caso non lo ricordassi la mia è 3p roagh
Claudio C.
Jeeper °IIIIII
Jeeper °IIIIII
Data d'iscrizione : 13.03.12
Età : 47
Località : Monticelli d'Ongina (PC)
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 02 Set 2012, 12:00
Complimenti come al solito per i tuoi lavori sempre azzeccati e di ottima fattura.
Sei il solito buon devil01 dell'home made, bravo. perf10
Skywalker
Staff - Moderatore
Staff - Moderatore
Data d'iscrizione : 25.07.11
Età : 51
Località : Montanaro (To)
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 02 Set 2012, 12:03
Wow!!! Shocked ........sempre meglio!!...........hai una cura maniacale (nel senso buono beer ) di ogni particolare!!!.................vivi complimenti!!! 204484

________________________________
Marco
Jeep Wrangler Tj 4l Sahara 2,5" Skyjacker +  31 + parafanghini Xenon Flat 6" + Albero Cv & Sye
RESTYLING pedane TJ Dscn0812 RESTYLING pedane TJ 100_1044RESTYLING pedane TJ Dscn1125RESTYLING pedane TJ Dscn0932RESTYLING pedane TJ Jeep_s10
andych03
Jeeper °IIIII
Jeeper °IIIII
Data d'iscrizione : 14.10.11
Età : 39
Località : Curio Svizzera
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 02 Set 2012, 15:32
Che fugata!!! Altro che Home Made... 6 un professionista!!! yeah
Valex
Jeeper °IIIIIII°
Jeeper °IIIIIII°
Data d'iscrizione : 11.11.10
Età : 43
Località : OLANDA ma Vicentino magnagati :)!
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 02 Set 2012, 17:50
Io rimango sempre a bocca aperta a vedere la qualità delle saldature che fai Shocked
Neanche un braccio robotico che lavora a filo continuo ha una precisione e qualità simili Shocked
E tu le fai con una vecchia saldatrice ad elettrodo pullhair

champion

clap2
Roger
Jeeper °IIII
Jeeper °IIII
Data d'iscrizione : 03.11.10
Età : 57
Località : Vicenza
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Mar 04 Set 2012, 19:14
wrangler 60 anniversary ha scritto:Roger piccolo OT..Cosa useresti per ravvivavare i parafanghini del tj?

Prova a passarli con uno straccio imbevuto di WD40, se non sono troppo sbiaditi qualcosa recuperi, Very Happy altrimenti (facendo molta attenzione a non rammollirli o bruciarli) li scaldi con una pistola termica e vedrai che riacquistano il colore Very Happy

Grazie a tutti degli elogi Embarassed grazie ancora Very Happy

Per Sciagura: vedrai che arriverà qualcosa anche per il JK Twisted Evil arriverà, arriverà...
RAIDERBR8
Jeeper °III
Jeeper °III
Data d'iscrizione : 18.11.11
Età : 60
Località : Cittadella
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Ven 14 Set 2012, 12:05
Roger ha scritto:Ciao Jeepers,
in questi giorni ho fatto il "restyling" alle pedane che avevo costruito l'estate scorsa per il TJ, queste:

RESTYLING pedane TJ Im000010

RESTYLING pedane TJ Im000011

il "restyling" vedrà la maggiorazione del tubo, passerà da un diametro di 40 mm. ad un diametro di 50 mm. poi l'angolo d'inclinazione posteriore passerà da 45° a 22°, l'angolo anteriore invece rimarrà invariato, varierà anche l'inclinazione della pedata che passerà da 12° a 19°, per ultimo cambierà il design della foratura della piastra in acciaio inox roagh

Bene, recuperiamo il materiale: alcuni metri di tubo tondo e quadro, un paio di piastre di acciaio inox.....

RESTYLING pedane TJ Restyl10

con una sega a tazza diametro 50 mm. cominciamo a sagomare a raggio 25 mm. con un'inclinazione di 22 gradi gli spezzoni posteriori:

RESTYLING pedane TJ Restyl11
RESTYLING pedane TJ Restyl12

ora la volta degli spezzoni anteriori con un'inclinazione di 45°:

RESTYLING pedane TJ Restyl13
RESTYLING pedane TJ Restyl14

ora il tubo quadro:

RESTYLING pedane TJ Restyl15

ora tagliamo tutti i tubi a misura con le appropriate inclinazioni:

RESTYLING pedane TJ Restyl16
RESTYLING pedane TJ Restyl17

ecco quà, tutto è pronto per la saldatura:

RESTYLING pedane TJ Restyl18

cominciamo con l'unione degli spezzoni anteriori e posteriori al tubo laterale curando molto ma molto bene la molatura delle saldature e lucidando a specchio con tela abrasiva al fine di ottenere una finitura priva di segni e rigature che poi si noterebbero con la verniciatura, compromettendo il risultato finale:

RESTYLING pedane TJ Restyl19
RESTYLING pedane TJ Restyl20

ora puntiamo e passiamo alla saldatura del resto:


RESTYLING pedane TJ Restyl21
RESTYLING pedane TJ Restyl22

finite, pronte per la verniciatura a polveri nero opaco:

RESTYLING pedane TJ Restyl23

nel frattempo che aspettiamo la verniciatura, costruiamo le nuove piastre in acciaio inox:

RESTYLING pedane TJ Restyl24

eccole, ritirate dalla verniciatura a polveri ieri pomeriggio, cominciamo a montare le piastre in acciaio inox e poi passiamo al montaggio sulla Jeep:

RESTYLING pedane TJ Restyl25

si possono montare sia con le piastre che senza dal momento che i supporti sono fissati sulle piastre e non saldati sulle pedane come il modello precedente:

RESTYLING pedane TJ Restyl26
RESTYLING pedane TJ Restyl27

io le preferisco con le piastre:

RESTYLING pedane TJ Restyl28
RESTYLING pedane TJ Restyl29

bene, un saluto a tutti hallo e... alla prossima..... bravo

...ke si può dire al MAESTRO...???... champion perf10 541139 :reverenza:
Ladder49
Jeeper °III
Jeeper °III
Data d'iscrizione : 06.12.11
Età : 32
Località : Milano
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Ven 14 Set 2012, 12:28
azz veramente belle...potresti fare concorrenza alle migliori marche Very Happy Very Happy ...l'unica cosa però io leverei il plasticone di serie dietro al parafango anteriore sotto la portiera perchè fa un po' a cazzotti con le bellissime pedane
TOMMY C-J-K
Staff - Moderatore
Staff - Moderatore
Data d'iscrizione : 19.10.10
Età : 33
Località : brescia
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Ven 14 Set 2012, 14:39
claps2 claps2 claps2 claps2 eh si roger è sempre un grande piacere guardare le tue realizzazioni complimentissimi per il risultato claps2 bravo02 perf10

________________________________
-jeep cj-5,1973 "LA GIALLINA",3.8L restauro totale 2008,carburatore magg,assetto +2",gomme 31-10,50-15,cerchi 15x8,scarico laterale artigianale,piantone sterzo rinf,sedili yj,fari post yj,volante sparco,roll-bar,soft top bestop,ecc.
-DODGE RAM,2005 5.7 HEMI V8
-UNIMOG 406, 5.7,restauro 2015,gomme cattive 12,50r20 Smile

RESTYLING pedane TJ Firma_10
Roger
Jeeper °IIII
Jeeper °IIII
Data d'iscrizione : 03.11.10
Età : 57
Località : Vicenza
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 16 Set 2012, 19:03
Ladder49 ha scritto: ...l'unica cosa però io leverei il plasticone di serie dietro al parafango anteriore sotto la portiera perchè fa un po' a cazzotti con le bellissime pedane

Il plasticone se ne andrà presto quando farò i flat (in fase di progettazione) che sostituiranno i parafanghi attuali Very Happy

Grazie dei complimenti a tutti
Webby
Staff - Moderatore
Staff - Moderatore
Data d'iscrizione : 19.04.10
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 16 Set 2012, 20:40

Impressionato dalla precisione nelle saldature...

Cmq se posso suggerire una variante per ki nn piace la cromatura...le piastre ke si possono inserire starebbero bene anke loro verniciate a polveri color nero...

bravo


davide_jeep
Jeeper °IIIIII
Jeeper °IIIIII
Data d'iscrizione : 26.11.10
Età : 41
Località : Varedo (Monza Brianza)
Visualizza il profilo

RESTYLING pedane TJ Empty Re: RESTYLING pedane TJ

il Dom 16 Set 2012, 21:38
Grande Roger!!!
Belle, anzi bellissime!
